AM系列微机保护测控装置集保护、测量、控制于一体，适用于35kV及以下电压等级的用户终端变电站（所），可实现用户变电站的保护和测控。
功能：
AM系列微机保护测控装置集保护、测量、控制于一体，适用于35kV及以下电压等级的用户终端变电站（所），可实现用户变电站的保护和测控。
应用范围：
应用领域覆盖电力、水利、交通、石油、化工、煤炭、冶金等行业。
订货范例：
具体型号：AM5-T 512112
技术要求：10kv变压器保护；电流输入5A；零序电流输入1A；操作电源DC220V；带防跳盒；不带GPS对时功能。
通讯协议：RS485接口 Modbus/RTU协议或103规约可设置
辅助电源：DC 220V

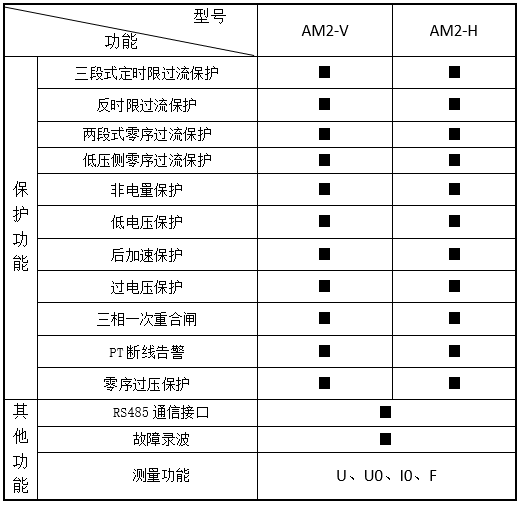

AM2功能配置

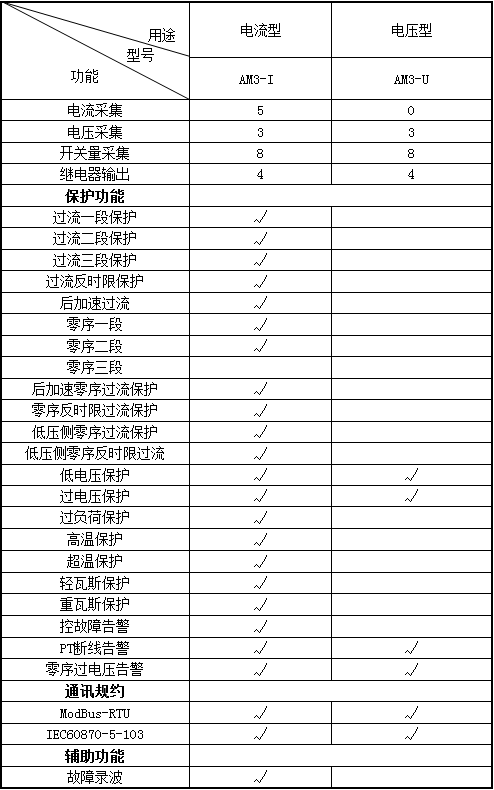

AM3功能配置

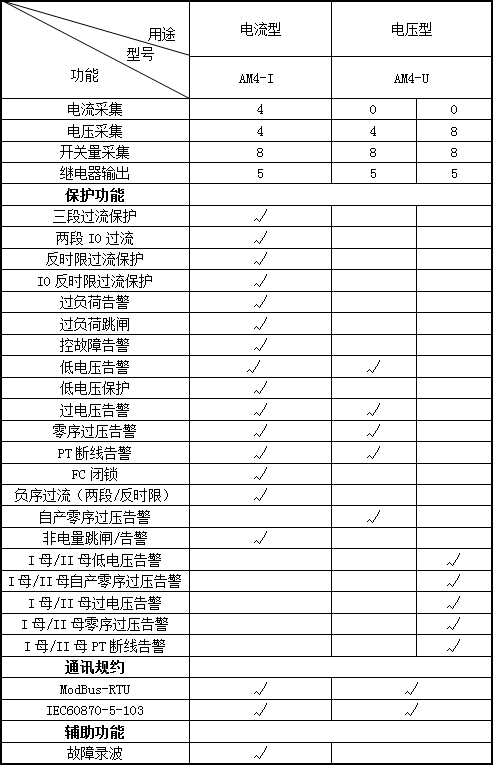

AM4功能配置

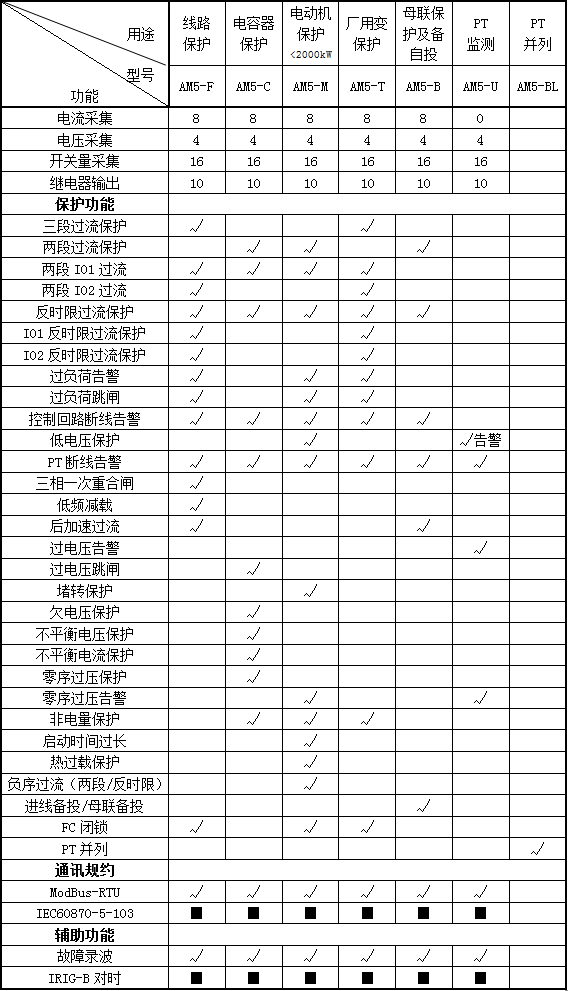

AM5功能配置

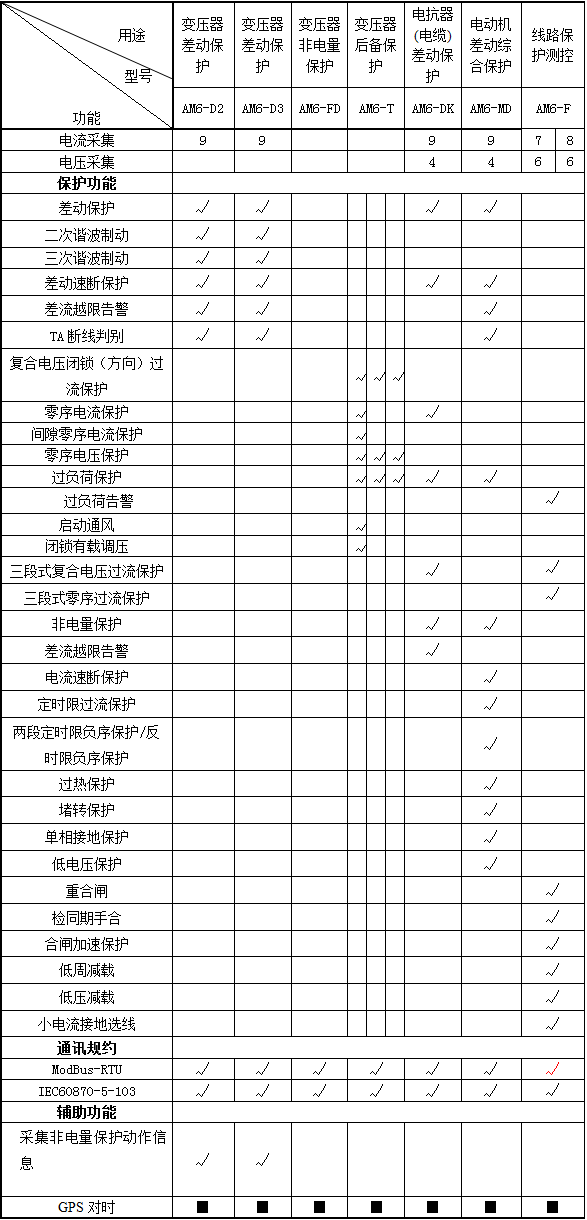

AM6功能配置
注：√表示具备此功能，■表示可选功能， 空白表示无此功能。

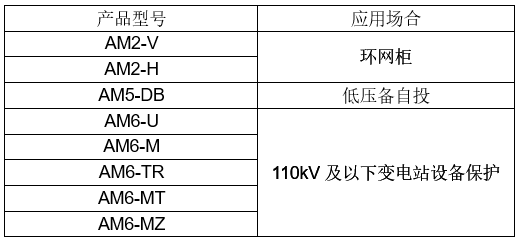

产品型号 | 应用场合 |
AM3-U 电压型微机保护装置 | PT监测 |
AM3-I 电流型微机保护装置 | 进/馈线、厂用变、电动机等 |
AM4-U 电压型微机保护装置 | PT监测 |
AM4-I 电流型微机保护装置 | 进/馈线、厂用变、电动机等 |
AM5-F 线路保护测控装置 | 进/馈线 |
AM5-T 厂用变保护装置 | 厂用变压器 |
AM5-U PT监测装置 | PT监测 |
AM5-B 母线保护及备自投装置 | 母联保护及备自投 |
AM5-M 电动机保护测控装置 | 电动机<2000kW |
AM5-C 电容器保护测控装置 | 电容器 |
AM5-BL PT并列装置 | PT并列 |
AM6-D2 变压器差动保护装置（二绕组） | 110kV及以下电压等级容量为6300kVA及以上的变压器 |
AM6-D3 变压器差动保护装置（三绕组） | |
AM6-FD 变压器非电量保护装置 | |
AM6-T 变压器后备保护测控装置 | |
AM6-MD 电动机差动综合保护装置 | 2000kW及以上异步电动机 |
AM6-DK电抗器(电缆)差动保护 | 串联电抗器，电缆线路 |
AM6-F线路保护测控 | 35kV进线柜/馈线柜 |
外形尺寸
AM2SE
AM3SE
AM4
AM5
AM5SE
接线方式
AM2SE
AM3SE
AM4
AM5
安装示意
AM2SE
AM3SE
AM4
AM5
现场安装图
AM2SE系列微机保护装置
AM3SE系列微机保护装置
AM3系列微机保护装置
AM4系列微机保护装置
AM5系列微机保护装置
AM5SE系列微机保护装置
AM6系列微机保护装置
